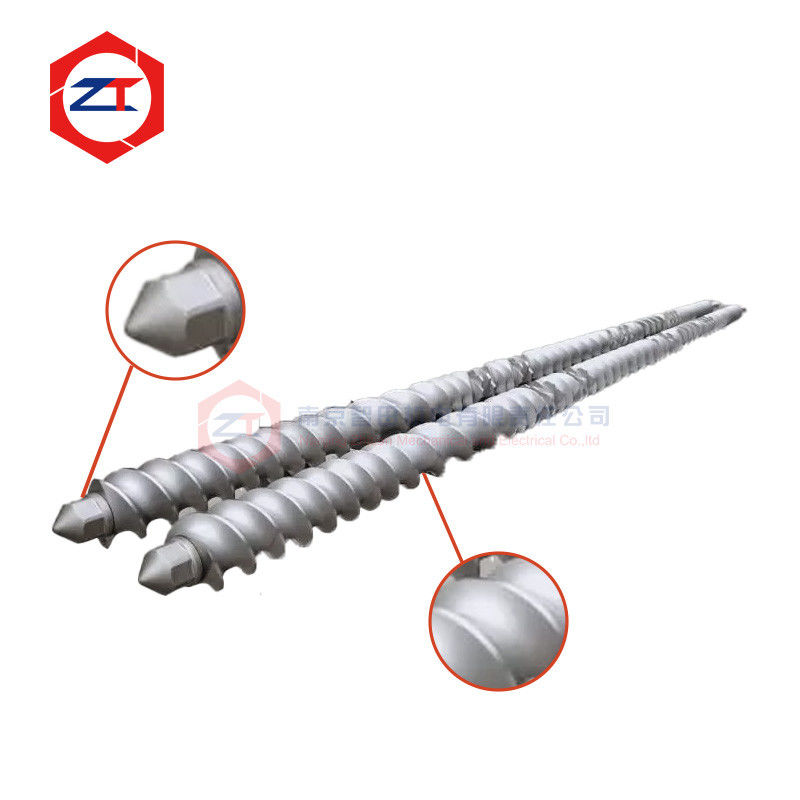

Precisie Dubbelschroefsextruder As voor Nauwkeurige Schroefelement Montage
Een as van de dubbelschroefsextruder doet meer dan alleen koppel overbrengen. Het biedt ook de dimensionale referentie voor elk schroefelement dat langs de complete schroefassemblage is geïnstalleerd.
Als het spiebaanprofiel, de schachtdiameter, de rechtlijnigheid, de positionering van het element of de eindverbinding onnauwkeurig is, kunnen zelfs correct vervaardigde schroefelementen moeilijk te installeren zijn, overmatige speling ontwikkelen of niet de vereiste totale lengte bereiken.
Deze precisie-extruderas is ontworpen voor OEM-vervanging en aangepaste dubbelschroefsextrusietoepassingen waarbij zowel betrouwbare koppeloverdracht als nauwkeurige montage van schroefelementen vereist zijn.
Beschikbare configuraties kunnen worden vervaardigd volgens de originele tekening, bestaande as, schroefelementinterface of gemeten machineafmetingen. Huidige productopties omvatten aangepaste koppelcapaciteit en lengte, 40CrNiMoA-materiaal en ultrasone detectie van gebreken.
Welke problemen kan een onnauwkeurige of versleten as veroorzaken?
Een as kan visueel intact blijven, terwijl de spiebaan of de werkende oppervlakken al voldoende zijn veranderd om de montage te beïnvloeden.
Typische problemen zijn onder meer:
- Schroefelementen die te los op de as komen te zitten
- Overmatige speling in de spiebaan na langdurig gebruik
- Nieuwe vervangingselementen die moeilijk te installeren zijn
- Ongelijke passing tussen verschillende schroefposities
- Opgelopen montagefouten langs de complete schroefstapel
- Lokale wrijving of slijtage tussen de as en het schroefelement
- Moeilijkheid bij het vervangen van een verouderde originele extruderas
Wanneer deze problemen zich voordoen, is het vervangen van alleen de schroefelementen mogelijk niet de volledige oplossing.
De toestand van de as van de dubbelschroefsextruder moet ook worden gecontroleerd.
Nauwkeurige passing van de spiebaan is cruciaal voor de montage van schroefelementen
De spiebaan is een van de belangrijkste interfaces in een modulaire dubbelschroefs assemblage.
Koppel van de tandwielkast wordt via de as overgebracht en vervolgens via deze verbinding naar de individuele schroefelementen.
Als de speling in de spiebaan te groot is, kunnen herhaalde belastingswisselingen relatieve beweging creëren tussen de as en het schroefelement. Na verloop van tijd kan dit de slijtage van de interface versnellen.
Als de passing te strak is, kan het installeren en verwijderen van schroefelementen moeilijk worden.
Om deze reden is het doel niet simpelweg om de spiebaan “strak” te maken. Het is om de juiste dimensionale relatie te handhaven tussen de spiebaan van de as en de interne verbinding van de schroefelementen.
Voor OEM-vervangingsprojecten moet de geometrie van de spiebaan daarom samen met de bestaande schroefelementen van de klant of de originele dimensionale gegevens worden gecontroleerd.
Waarom asnauwkeurigheid de complete schroefstapel beïnvloedt
Een dubbelschroefsextruder kan vele individuele transportelementen, knijpblokken, mengelementen en overgangselementen op één as gebruiken.
Elk element moet correct op de as schuiven en tegen het naburige onderdeel komen te liggen.
Dit betekent dat de nauwkeurigheid van de as de complete assemblage beïnvloedt, waaronder:
Passing spiebaan → Positionering element → Eindvlakcontact → Totale assemblage lengte → Finale vergrendeling
Zelfs wanneer elk schroefelement correct is vervaardigd, kan een onnauwkeurige of versleten as montageproblemen veroorzaken in de gehele schroefset.
Dit is waarom een precisie-extruderas moet worden geëvalueerd als onderdeel van de complete schroefassemblage in plaats van als een geïsoleerd stalen component.
Materiaalkeuze voor koppeloverdracht
Het huidige product gebruikt 40CrNiMoA als een beschikbaar asmateriaal en ondersteunt aangepaste materiaalkeuze volgens de operationele vereisten.
Materiaalkeuze moet rekening houden met:
- Vereist overgedragen koppel
- Asdiameter en spiebaangeometrie
- Schroefsnelheid
- Continue operationele belasting
- Belastingsfluctuatie
- Machinegrootte
- Bestaande faalgeschiedenis
Het doel is om voldoende sterkte en vermoeiingsweerstand te bieden zonder alleen te vertrouwen op een nominale materiaalkwaliteit.
Voor zwaar belaste extrusielijnen moet de as samen met de uitgang van de tandwielkast, de schroefconfiguratie en het werkelijke proceskoppel worden beschouwd.
Ultrasone detectie van gebreken vóór montage
Interne materiaaldefecten zijn moeilijk te identificeren alleen op basis van het afgewerkte buitenoppervlak.
De bestaande product specificatie omvat ultrasone detectie van gebreken als een niet-destructieve inspectiemethode.
Ultrasone inspectie kan worden gebruikt om het asmateriaal te controleren op interne discontinuïteiten voordat het onderdeel in langdurig gebruik wordt genomen.
Dimensionale inspectie blijft even belangrijk omdat materiaalintegriteit alleen geen correcte montage van schroefelementen garandeert.
Voor een vervangende as moeten belangrijke afmetingen zoals spiebaangeometrie, schachtdiameter, positioneringsoppervlakken van elementen en eindinterfaces worden bevestigd vóór verzending.
OEM-vervanging vereist meer dan alleen lengte en diameter matchen
Voor een OEM-vervangende as voor dubbelschroefsextruders, zijn de totale lengte en de nominale diameter slechts basale referentieafmetingen.
De vervanging moet ook overeenkomen met:
Profiel spiebaan → Afmetingen spiebaan → Positionering schroefelement → Asuiteinden → Koppelingsinterface → Vergrendelingsstructuur → Koelconfiguratie
De huidige pagina ondersteunt aangepaste aslengte, koppelcapaciteit en configuraties met of zonder koeling.
Als de originele tekening niet beschikbaar is, kan een bestaande as worden gemeten. Versleten spiebaanvlakken moeten echter worden geïdentificeerd voordat de definitieve fabricageafmetingen worden bepaald.
Het direct kopiëren van een versleten as kan de bestaande montage-speling in het nieuwe onderdeel reproduceren.
Controleer de as en schroefelementen samen
Wanneer klanten losse schroefelementen melden of moeite hebben met het installeren van nieuwe elementen, raden we aan beide zijden van de interface te controleren.
Een versleten as in combinatie met een nieuw schroefelement kan nog steeds overmatige speling veroorzaken.
Evenzo zal een nieuwe as het probleem niet oplossen als de interne spiebaan van de bestaande schroefelementen al ernstige slijtage heeft ondergaan.
Om deze reden kan de vervangingsbeoordeling omvatten:
Toestand as + Toestand spiebaan schroefelement + Montage passing
Dit biedt een betrouwbaardere basis om te beslissen of de as, individuele schroefelementen of beide moeten worden vervangen.
Welke informatie is nodig voor vervanging?
Om een evaluatie te starten, verstrek:
- Extrudermodel
- Bestaande as tekening of monster
- Totale aslengte
- Afmetingen spiebaan of bijpassend schroefelement
- Motor- of tandwielkastinformatie
- Huidig probleem, zoals slijtage van de spiebaan, breuk of montageproblemen
Als een tekening niet beschikbaar is, kunnen duidelijke foto's en een bestaande as of schroefelement worden gebruikt om te bepalen welke afmetingen moeten worden gemeten.
Veelgestelde vragen
Kan een as worden vervaardigd zonder de originele tekening?
Ja. Een bestaande as of een bijpassend schroefelement kan worden gemeten, maar versleten gebieden moeten worden geïdentificeerd voordat de definitieve afmetingen worden bepaald.
Waarom voelen nieuwe schroefelementen los aan op de oude as?
De interne spiebaan van het schroefelement, de externe spiebaan van de as of beide kunnen al versleten zijn. Beide componenten moeten worden gecontroleerd.
Is een sterker asmateriaal voldoende om falen te voorkomen?
Niet noodzakelijk. Werkelijk koppel, spiebaangeometrie, asafmetingen, belastingsfluctuatie en materiaaltoestand beïnvloeden allemaal de betrouwbaarheid van de dienst.
Kunnen de aslengte en koppelcapaciteit worden aangepast?
Ja. Het huidige product ondersteunt aangepaste lengte en koppelcapaciteit volgens de toepassingsvereisten.
Vraag een evaluatie van de passing van as en schroefelement aan
Als uw schroefelementen los zitten, moeilijk te installeren zijn of herhaaldelijk slijten bij de spiebaanverbinding, is het probleem mogelijk niet beperkt tot de schroefelementen.
Stuur ons uw as tekening of monster, schroefelement interface, extrudermodel en huidig montageprobleem.
We kunnen de asafmetingen, de passing van de spiebaan en de vervangingsvereisten evalueren voordat we produceren.
