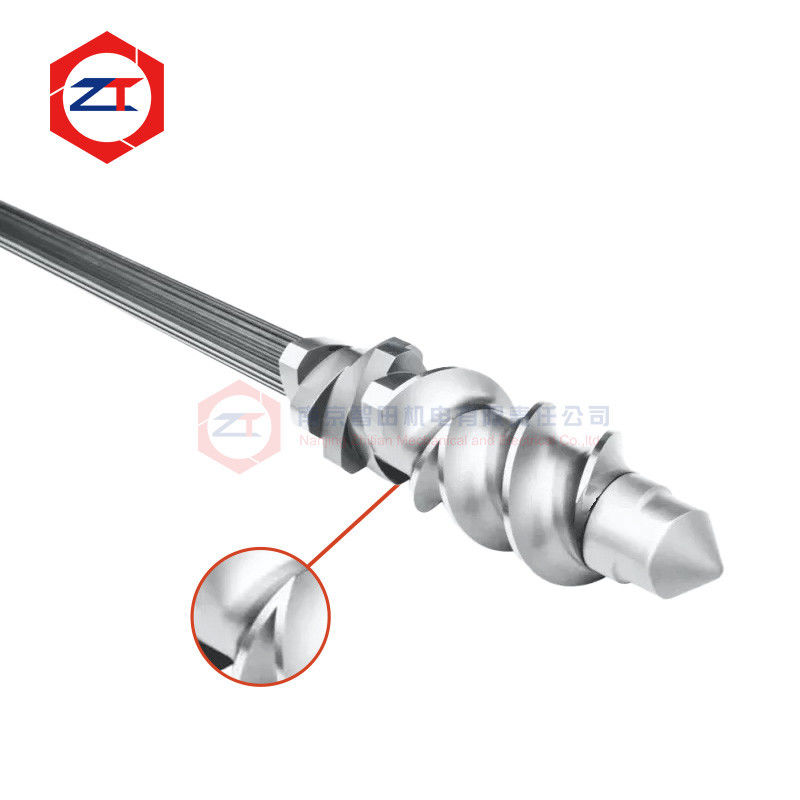

Ultrasone geteste tweeschroef-extruderas voor betrouwbare koppeloverdracht

Ultrasoon Geteste Dubbelschroefs Extruder As voor Betrouwbare Koppeloverdracht

Een dubbel schroefs extruder as werkt onder continue torsiebelasting terwijl hij de koppeling van de tandwielkast naar elk schroefelemement langs de as overbrengt. Om deze reden is alleen dimensionale nauwkeurigheid niet voldoende bij het evalueren van een vervangende as.

Het buitenoppervlak kan correct zijn bewerkt, maar het materiaal zelf moet ook geschikt zijn voor langdurige belasting.

Deze as is daarom gericht op twee vereisten: nauwkeurige OEM-vervanging en interne kwaliteitsinspectie van het materiaal. Ultrasone detectie van gebreken wordt gebruikt als een niet-destructieve testmethode om interne discontinuïteiten te helpen identificeren die niet alleen door visuele of dimensionale inspectie kunnen worden geëvalueerd.

Huidige configuraties omvatten WR15E, WR30 en 40CrNiMo materiaalopties, massieve asconstructie, aanpasbare lengte en ontwerpen met of zonder koeling.

Waarom een Extruder As Inspecteren met Ultrasoon Testen?

Een as kan een externe dimensionale inspectie doorstaan en toch aanvullende verificatie van de materiaaltoestand vereisen.

Dimensionale inspectie beantwoordt vragen zoals:

Is de spie correct? Is de diameter binnen de tolerantie? Is de aslengte correct? Komen de interfaces overeen met de bestaande machine?

Ultrasoon testen beantwoordt een andere vraag:

Is er bewijs van interne discontinuïteit binnen het geïnspecteerde materiaal?

Deze twee inspecties mogen niet worden verward.

Voor een component dat herhaaldelijk koppel draagt tijdens extrusie, zijn materiaaltoestand en bewerkingsnauwkeurigheid beide belangrijk. Ultrasone detectie van gebreken voegt een extra kwaliteitscontrole stap toe voordat de as in gebruik wordt genomen; het vervangt geen dimensionale inspectie, warmtebehandelingscontrole of de juiste keuze van tandwielkast en proces.

Betrouwbare Koppeloverdracht Begint met het Complete Asontwerp

De as brengt koppel over van de uitgang van de tandwielkast naar de modulaire schroefassemblage.

De operationele betrouwbaarheid hangt af van meer dan alleen materiaalsterkte. Belangrijke factoren zijn onder meer:

• Werkelijk overgebracht koppel
• Asdiameter
• Spieprofiel en sectiegeometrie
• Schroefsnelheid
• Continue operationele belasting
• Koppelschommelingen tijdens verwerking
• Schroefelemement configuratie
• Bestaande faalgeschiedenis

Als een as eerder is gebroken, verdraaid of ernstige spie schade heeft geleden, is het reproduceren van alleen de oorspronkelijke afmetingen mogelijk niet voldoende. De operationele omstandigheden moeten ook worden beoordeeld om te bepalen of overbelasting, slijtage, uitlijning of een andere mechanische factor heeft bijgedragen aan de storing.

Materiaalkeuze Volgens Operationele Belasting

Het huidige product biedt materiaalopties, waaronder WR15E, WR30 en 40CrNiMo.

Het materiaal moet worden gekozen op basis van de werkelijke asgrootte, de koppelvereiste en de extrusieomstandigheden, en niet alleen op basis van de materiaalnaam.

Bijvoorbeeld, een grotere extrusielijn die sterk gevulde verbindingen verwerkt, kan de as blootstellen aan andere belastingsomstandigheden dan een kleinere machine die een relatief stabiele polymeerformulering draait.

Materiaalkeuze moet daarom samen met het complete transmissiesysteem worden overwogen:

Tandwielkast uitgang → As → Spieverbinding → Schroefelemementen → Procesbelasting

Dit helpt voorkomen dat de as als een geïsoleerd reserveonderdeel wordt behandeld.

OEM-vervanging Vereist Meer Dan Alleen de Totale Lengte Matchen

Voor een OEM-vervangende dubbelschroefs extruder as, zijn de totale lengte en de nominale diameter slechts basisafmetingen.

De vervangende as moet ook overeenkomen met:

Spieprofiel → Spieafmetingen → Posities van schroefelemementen → Verbinding aan de tandwielkastzijde → Vergrendelingsstructuur aan de voorkant → Koelregeling

Het huidige product ondersteunt aanpasbare lengte en constructie met of zonder koeling, waardoor de as kan worden aangepast aan verschillende bestaande extrusiemachineconfiguraties.

Als de originele tekening niet beschikbaar is, kan een bestaande as of bijpassende schroefelemementen worden gemeten.

Echter, slijtage moet eerst worden geïdentificeerd. Het direct kopiëren van een oude spie die al materiaal heeft verloren, kan een overmatige speling in het nieuwe component reproduceren.

Ultrasoon Testen en Dimensionale Inspectie Dienen Verschillende Doelen

Een betrouwbaar inspectieproces voor assen moet zowel materiaalintegriteit als geometrie overwegen.

Ultrasone Detectie van Gebreken

Ultrasoon testen wordt gebruikt om het materiaal intern te inspecteren zonder het component uit elkaar te snijden. Het doel is om te helpen bij het identificeren van rapporteerbare interne indicaties volgens de toepasselijke inspectieprocedure.

Dimensionale Inspectie

Dimensionale inspectie bevestigt de geometrie die nodig is voor montage, inclusief spieafmetingen, asdiameter, positioneringsoppervlakken en eindinterfaces.

Verificatie van Spiepassing

De as moet ook correct passen op de schroefelemementen die erop zijn gemonteerd. Overmatige speling kan bijdragen aan herhaaldelijke beweging en slijtage van de interface, terwijl een te strakke passing montageproblemen kan veroorzaken.

Samen bieden deze controles meer nuttige informatie dan simpelweg de as te beschrijven als “hoge precisie."

Wanneer Moet een Bestaande As Worden Geëvalueerd voor Vervanging?

Een as moet worden geïnspecteerd wanneer klanten problemen waarnemen zoals:

• Herhaaldelijke spie-slijtage
• Schroefelemementen die loskomen op de as
• Asverdraaiing of permanente vervorming
• Asbreuk
• Moeite met het monteren van vervangende schroefelemementen
• Zichtbare slijtage op koppeloverdragende oppervlakken
• Een verouderde as die niet langer van de oorspronkelijke leverancier kan worden verkregen

De oorzaak moet indien mogelijk vóór vervanging worden vastgesteld.

Bijvoorbeeld, een sterkere vervangende as alleen zal een systeem dat herhaaldelijk buiten het juiste koppelbereik opereert, niet corrigeren.

Controleer de As en Schroefelemementen Samen

De as en de schroefelemementen vormen één koppeloverdrachtinterface.

Als de externe as-spie versleten is, kan het monteren van nieuwe schroefelemementen nog steeds leiden tot overmatige speling.

Evenzo, als de interne spie van de bestaande schroefelemementen ernstig versleten is, kan het monteren van een nieuwe as de beoogde passing niet herstellen.

Voor vervangingsprojecten is het daarom nuttig om te evalueren:

As-spie conditie + Schroefelemement spie conditie + Werkelijke montagepassing

Dit helpt bepalen of de as, de schroefelemementen of beide moeten worden vervangen.

Welke Informatie is Nodig voor Evaluatie?

Om een ultrasoon geteste extruder as vervangingsreview te starten, geef:

1. Extruder model
2. Bestaande as-tekening of monster
3. Aslengte en hoofdmaten
4. Spie-informatie of bijpassend schroefelemement
5. Tandwielkast- of motorinformatie
6. Huidige storing of slijtage conditie

Als een tekening niet beschikbaar is, kunnen foto's en een bestaande as worden gebruikt om te bepalen welke afmetingen moeten worden gemeten.

FAQ

Waarom wordt ultrasoon testen gebruikt op een extruder as?

Het biedt een niet-destructieve methode voor het onderzoeken van de interne materiaaltoestand. Het vult, in plaats van te vervangen, dimensionale en oppervlakte-inspectie aan.

Garandeert ultrasoon testen dat een as nooit zal falen?

Nee. Asbetrouwbaarheid hangt ook af van materiaal, warmtebehandeling, geometrie, werkelijk koppel, operationele belasting, uitlijning en andere serviceomstandigheden.

Kan een verouderde as worden vervaardigd zonder de originele tekening?

Ja. Vervanging kan worden geëvalueerd op basis van een bestaande as, bijpassende schroefelemementen en gemeten machine-interfaces, maar versleten afmetingen moeten eerst worden geïdentificeerd.

Kunnen de aslengte en de koelstructuur worden aangepast?

Ja. Het huidige product ondersteunt aanpasbare lengte en configuraties met of zonder koeling.

Vraag een Asvervanging en Inspectie Review aan

Als uw bestaande as is gebroken, verdraaid, spie-slijtage heeft ontwikkeld of niet langer kan worden verkregen, stuur ons dan de as-tekening of monster, extruder model, spie-informatie en huidige storingsconditie.

We kunnen de vervangende afmetingen, operationele vereisten en inspectiebehoeften evalueren voordat we produceren.

Verzend Uw Asgegevens voor OEM-vervanging en Ultrasone Inspectie Review
