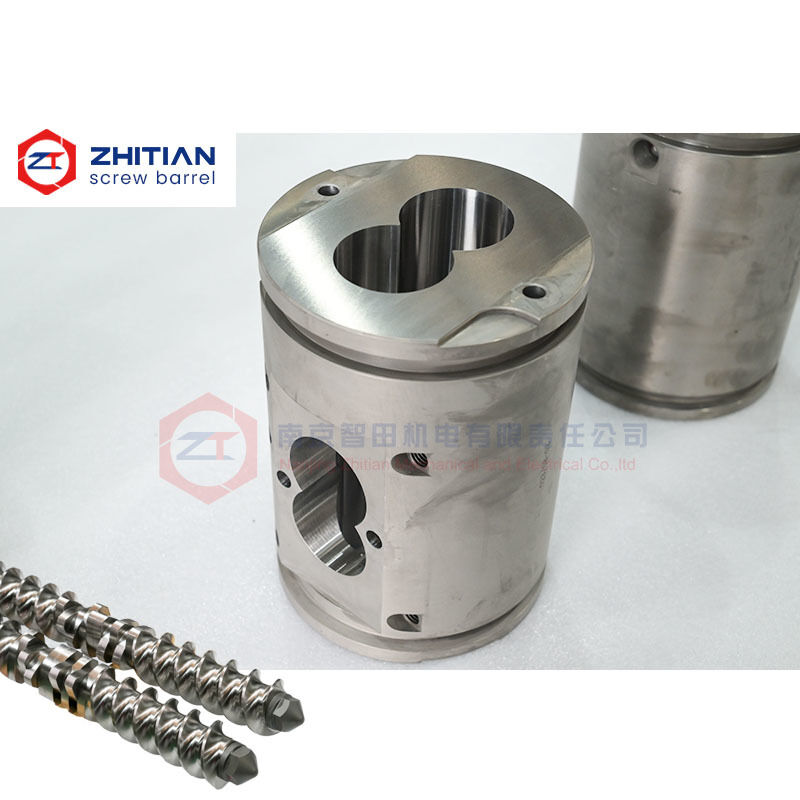

Deze hygiënische twin-screw extruderloop is ontworpen voor toepassingen in de voedingsmiddelen-, huisdierenvoeding-, aquacultuurvoeding- en premix-extrusie, waarbij de staat van de binnengeboorde boring, reinigbaarheid en toegankelijkheid voor inspectie belangrijk zijn.
De werkende boring kan met precisie worden bewerkt om een consistente oppervlakteconditie te bereiken en diepe bewerkingssporen, beschadigde gebieden en onregelmatige oppervlakken waar verwerkt materiaal kan achterblijven, te verminderen.
Het loopmateriaal, de oppervlakteafwerking, de poorten en de temperatuurregelingsfuncties kunnen worden aangepast aan het verwerkte recept, de reinigingsmethode en de toepasselijke documentatievereisten.
Het helpt gebruikers bij het aanpakken van problemen zoals:
- Materiaal dat achterblijft in ruwe of beschadigde boringgebieden
- Moeilijke visuele inspectie na reiniging
- Lange productwisselprocedures
- Overdracht tussen verschillende recepten
- Corrosie veroorzaakt door vocht, zouten of additieven
- Lokale oppervlaktebeschadiging die moeilijk te reinigen wordt
- Vervangende lopen die niet overeenkomen met de bestaande apparatuur
Belangrijkste specificaties
| Item |
Beschikbare configuratie |
| Producttype |
Hygiënische twin-screw extruderloop |
| Belangrijkste toepassingen |
Extrusie van voedingsmiddelen, huisdierenvoeding, aquacultuurvoeding en premixen |
| Kenmerk van de binnengeboorde boring |
Precisie bewerkt werkend oppervlak |
| Oppervlakteruwheid |
Aanpasbaar volgens materiaal- en acceptatievereisten |
| Materiaalkeuzes |
38CrMoAlA, roestvrij staal 316L en aangepaste legeringssystemen |
| Loopstructuur |
Massieve, beklede of gesegmenteerde constructie |
| Beschikbare secties |
Gesloten, toevoer, ontluchting, vacuüm en zijtoevoer |
| Temperatuurregeling |
Aangepaste verwarmingsgaten en koelkanalen |
| Productiebasis |
Tekening, gebruikt monster of gemeten afmetingen |
| Inspectie |
Boringafmetingen, interfaces, oppervlakteconditie en kanaalafdichting |
| Hoofddoel |
Verbetering van de consistentie van de boring, de toegankelijkheid voor reiniging en de controle van de inspectie |
Waarom de staat van de binnengeboorde boring ertoe doet
Voedings- en voederformuleringen kunnen zetmeel, eiwitten, vet, zout, vocht, mineralen en functionele additieven bevatten.
Wanneer de loopboring diepe bewerkingssporen, corrosieputjes, krassen of ongelijkmatige slijtage bevat, kan verwerkt materiaal na productie in deze gebieden achterblijven.
Dit kan leiden tot:
- Verlengde reinigingstijd
- Overdracht naar de volgende batch
- Verkleuring of smaakoverdracht
- Lokale degradatie van achtergebleven materiaal
- Moeilijkheid om te bevestigen of de reiniging voltooid is
- Toenemende oppervlakteschade na verloop van tijd
Een precisie bewerkte extruderloop biedt een consistenter werkend oppervlak en vermindert onnodige oppervlakte-onregelmatigheden.
De volledige hygiënische prestatie van een extrusielijn is echter ook afhankelijk van schroefelementen, poorten, toevoerapparaten, verbindingen, ontluchtingscomponenten en de gevalideerde reinigingsprocedure.
Aanpasbare binnengeboorde oppervlakteafwerking
De vereiste oppervlakteafwerking moet vóór de productie worden overeengekomen.
De haalbare ruwheid is afhankelijk van:
- Loopmateriaal
- Warmtebehandelingsmethode
- Bescherming van de binnengeboorde boring
- Bekledings- of beklede structuur
- Boringdiameter en -lengte
- Laatste bewerkings- en afwerkingsproces
- Inspectiemethode
Een extruderloopboring met lage ruwheid kan helpen de gebieden te verminderen waar materiaal kan achterblijven, maar de laagste numerieke ruwheid is niet automatisch de beste oplossing voor elk materiaal systeem.
Een genitreerd oppervlak, een roestvrijstalen boring, een legeringsbekleding en een lasergecoate oppervlakte vereisen bijvoorbeeld verschillende afwerkingsmethoden en acceptatiecriteria.
De vereiste ruwheidswaarde en meetpositie moeten daarom worden bevestigd in de technische specificatie.
Ondersteuning van meer gecontroleerde reiniging en inspectie
Een consistent binnenoppervlak maakt het gemakkelijker om te identificeren:
- Achtergebleven product
- Verkleuring
- Oppervlaktekrassen
- Corrosieputjes
- Lokale slijtage
- Resten van reinigingsmiddelen
Dit is met name nuttig bij productiewissels tussen recepten met verschillende kleuren, smaken, eiwitbronnen of functionele ingrediënten.
De loopstructuur kan ook worden beoordeeld om vermijdbare retentiegebieden rondom te verminderen:
- Toevoeropeningen
- Ontluchtingspoorten
- Zijtoevoerinterfaces
- Sensor gaten
- Aangrenzende loopverbindingen
De loop alleen kan geen volledige verwijdering van allergenen, micro-organismen of productresten garanderen. De reinigingseffectiviteit moet worden bevestigd door het complete ontwerp van de apparatuur van de klant, de reinigingsprocedure en de validatiemethode.
Materiaalkeuzes voor voedselexstrusie
Genitreerd legeringsstaal
38CrMoAlA met nitreren kan worden gebruikt voor algemene voedsel- of voeder extrusie waar corrosie beperkt is en matige slijtvastheid vereist is.
Het biedt een economische oplossing, maar is mogelijk niet geschikt voor frequente natte reiniging, een hoog zoutgehalte of strikte eisen voor contaminatiecontrole.
Roestvrij staal 316L
Een roestvrijstalen voedselexstrusieloop kan worden overwogen waar verbeterde corrosiebestendigheid, eenvoudiger oppervlakteonderhoud of verminderde ijzercontaminatie vereist is.
316L is een beschikbare optie, maar de geschiktheid hangt nog steeds af van:
- Verwerkte ingrediënten
- Vocht- en zoutgehalte
- Verwerkingstemperatuur
- Reinigingschemicaliën
- Gehalte aan schurende vulstoffen
- Toepasselijke documentatievereisten
Slijtvaste en corrosiebestendige boringbescherming
Voor formuleringen met schurende mineralen, beendermeel, harde deeltjes of corrosieve ingrediënten, kan optionele bescherming omvatten:
- Slijtvaste voering
- Corrosiebestendige legeringsvoering
- Op nikkel gebaseerde boringbescherming
- Lasergecoate werkend oppervlak
- Geïntegreerde legeringshuls
Materiaalkeuze moet gebaseerd zijn op het werkelijke faalmechanisme in plaats van hetzelfde materiaal te gebruiken voor elke loopsectie.
Nauwkeurige vervangingsafmetingen behouden
Een loop met een geschikte oppervlakteafwerking moet ook correct overeenkomen met de bestaande extruder.
Belangrijke vervangingsafmetingen zijn onder meer:
- Boringgeometrie
- Center afstand
- Totale lengte
- Verbindingsvlakken
- Positioneringsafmetingen
- Boutgatlocaties
- Poortpositie en -grootte
- Verwarmingsgat lay-out
- Koelkanalen interfaces
Onjuiste uitlijning tussen aangrenzende secties kan interne stappen of openingen creëren waar materiaal zich kan ophopen.
Originele tekeningen hebben de voorkeur. Wanneer alleen een gebruikt monster beschikbaar is, moeten versleten, gecorrodeerde of vervormde afmetingen worden geïdentificeerd en gecorrigeerd vóór de productie.
Productie en kwaliteitsinspectie
Inspectie kan omvatten:
- Boringafmetingen
- Center afstand
- Totale lengte
- Nauwkeurigheid van verbindingsvlakken
- Positionerings- en boutgatafmetingen
- Poortafmetingen
- Staat van het binnengeboorde oppervlak
- Meting van de oppervlakteruwheid
- Afdichting van koelkanalen
- Materiaalspecificatie
- Uitlijning met aangrenzende loopsecties
De methode voor ruwheidsmeting, meetpositie en acceptatiewaarde moeten vóór de productie worden bevestigd.
Inspectierapporten kunnen worden bewaard voor traceerbaarheid en toekomstige herhaalbestellingen.
Documentatie voor voedselcontact
Geschiktheid voor voedselcontact kan niet alleen worden bepaald door de productnaam of een ISO 9001 kwaliteitsmanagementsysteemcertificaat.
De vereiste documentatie is afhankelijk van:
- Gekozen materiaalgradatie
- Klantmarkt
- Verwerkt voedsel- of voederproduct
- Productcontactomstandigheden
- Reinigingsmethode
- Toepasselijke nationale of regionale vereisten
Klanten moeten vóór bestelling eventuele vereiste materiaalcertificaten, verklaringen of testdocumentatie specificeren.
Documenten kunnen alleen worden verstrekt wanneer ze beschikbaar zijn voor het geselecteerde materiaal en zijn overeengekomen binnen de bestelvereisten.
Informatie vereist voor evaluatie
Gelieve te verstrekken:
- Extrudertekening of gebruikt loopmonster
- Vereiste loopsectie
- Recept voor verwerkt voedsel of voeder
- Vocht- en zoutgehalte
- Schurende ingrediënten
- Verwerkingstemperatuur
- Reinigingsmethode en reinigingschemicaliën
- Bestaand loopmateriaal
- Huidig probleem met residu, corrosie of oppervlakteschade
- Vereiste ruwheid van de binnengeboorde boring
- Methode voor ruwheidsinspectie
- Vereiste documentatie voor voedselcontact
- Vereiste hoeveelheid
Veelgestelde vragen
Kan de binnengeboorde boring worden vervaardigd tot Ra ≤ 0,8 μm?
Dit kan haalbaar zijn voor geselecteerde materialen en productie routes. De uiteindelijke eis moet worden bevestigd volgens het materiaal, de warmtebehandeling, de methode voor boringbescherming en de meetstandaard.
Garandeert een gladder loop residuevrije productie?
Nee. Een consistent oppervlak kan de reiniging ondersteunen, maar residucontrole is ook afhankelijk van schroefelementen, poorten, verbindingen, toegankelijkheid van apparatuur en de gevalideerde reinigingsprocedure.
Is roestvrij staal vereist voor alle voedseltoepassingen?
Nee. Het juiste materiaal is afhankelijk van de vereisten voor corrosie, slijtage, reiniging, contaminatie en documentatie.
Kan de loop worden vervaardigd uit een gebruikt monster?
Ja. Een gebruikt monster kan worden gemeten, maar versleten, gecorrodeerde of vervormde afmetingen moeten worden gecorrigeerd in plaats van direct te worden gekopieerd.
Vraag een beoordeling aan van de binnengeboorde boring en het hygiënische ontwerp
Stuur ons uw looptekening, verwerkt recept, reinigingsmethode en vereiste oppervlakteafwerkingsstandaard.
Wij kunnen helpen bij het evalueren van:
- Welk boringmateriaal geschikt is
- Of een gespecificeerde ruwheid kan worden bereikt
- Welke gebieden risico's op materiaalretentie kunnen creëren
- Of corrosie- of slijtagebescherming vereist is
- Welke afmetingen en documenten vóór de productie moeten worden bevestigd
