Een vervangend schroefelement moet meer doen dan alleen de nominale extrudergrootte evenaren.met een werkprofiel van drie verdiepingen, lengte, spline-interface, afmetingen van het eindvlak en montagepositie.

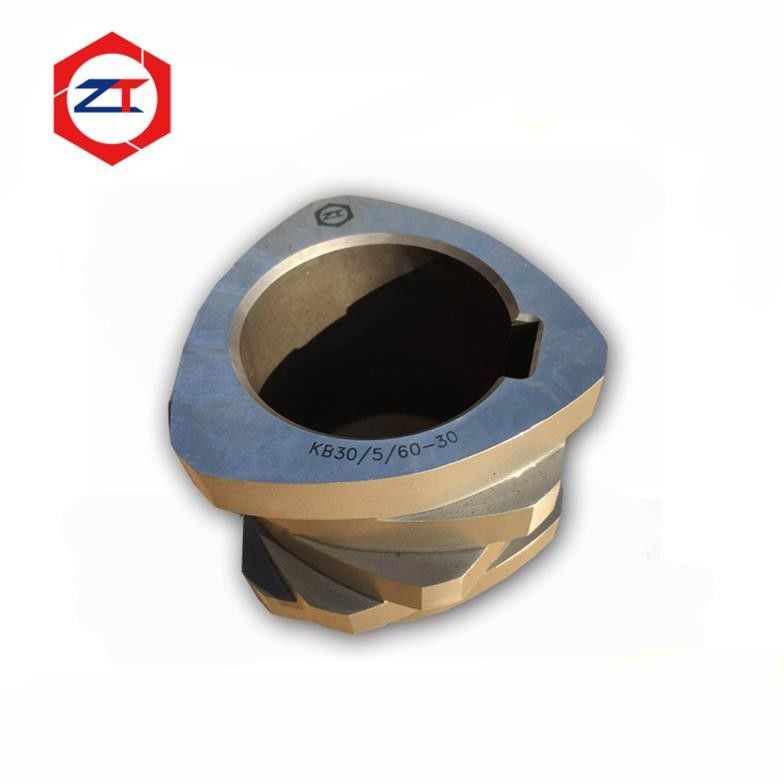

Dit.met een nauwkeurigheid van 71 mm, met twee schroevenHet element is ontworpen voor OEM-vervangende toepassingen waar dimensionale consistentie en correcte montage van cruciaal belang zijn.W6Mo5Cr4V2 / 6542 gereedschapstaalen wordt vervaardigd met gecontroleerde afmetingstoleranties om de compatibiliteit met de bestaande schroefassemblage te handhaven.
Voor klanten die slechts één of meerdere versleten onderdelen vervangen,nauwkeurige geometrie is vooral belangrijk omdat het nieuwe onderdeel correct moet werken met de resterende originele elementen die al op de as zijn geïnstalleerd.
Waarom nauwkeurigheid van belang is in een 71 mm vervangend schroefelement
Een modulair tweeschroefassemblage kan vele afzonderlijke transport-, kneed-, meng- en overgangselementen bevatten.Elk onderdeel wordt tegen de volgende geplaatst om de volledige schroefconfiguratie te vormen.
Als een vervangend onderdeel een onjuiste lengte, buitenprofiel of afmeting van de eindkant heeft, blijft de fout niet geïsoleerd in één onderdeel.elementenpositie en montagevoorwaarden.
Voor dit 71 mm-schroefelement zijn onder de gecontroleerde fabricatortoleranties:
- Lange tolerantie:± 0,01 mm
- OD-toleranties:-0,03 / 0 mm
- Overgangsboogtolerantie:±0,02 mm
Deze gecontroleerde afmetingen zijn met name belangrijk voor OEM-vervangingsprojecten waarbij het nieuwe element in een bestaand schroefsysteem moet passen in plaats van in een volledig nieuwe assemblage.
Drievlieggeometrie moet overeenkomen met de oorspronkelijke procespositie
Een schroefelement met drie schroeven heeft een andere werkgeometrie dan conventionele schroefelementen met één of twee schroeven.
Drie vluchten mogen echter niet automatisch worden omschreven als betere of hogere prestaties.De juiste geometrie is afhankelijk van de oorspronkelijke schroefconfiguratie en de functie van het element in die procespositie.
Voor een OEM-vervangingsprojecthet hoofddoel is om het vereiste profiel met drie schroeven nauwkeurig te reproduceren, zodat het vervangende onderdeel de beoogde functie blijft vervullen binnen het bestaande schroefontwerp.
Belangrijke vervangingsparameters zijn:
- Profiel met drie verdiepingen
- Buitendeurs
- Elementlengte
- Lood en pitch
- Overgangsgeometrie
- Interne spline-interface
- Afmetingen van het eindvlak
- Installatiepositie in de schroefconfiguratie
Als het originele element al aanzienlijke slijtage heeft ondergaan, mogen deze afmetingen niet rechtstreeks worden gekopieerd zonder eerst te bepalen welke oppervlakken tijdens het gebruik materiaal hebben verloren.
W6Mo5Cr4V2 / 6542 Gereedschapstaal voor slijtagexponeerde toepassingen
Het huidige 71 mm-element is vervaardigd vanW6Mo5Cr4V2, gewoonlijk aangeduid als6542 gereedschapstaal.
Bij tweeschroef-extrusie moet de materiaalkeuze altijd worden afgestemd op de werkelijke bedrijfsomstandigheden.minerale toevoegingsmiddelen, schroeftoerental, koppel en de plaats van het element in de schroefconfiguratie.
Werktuigstaal kan een praktische slijtvaste oplossing bieden voor veel compoundtoepassingen, maar het hardste of duurste materiaal is niet automatisch de juiste keuze voor elke positie.
Als het bestaande 6542-element reeds een aanvaardbare levensduur biedt, kan het geschikt zijn de oorspronkelijke materiaalspecificatie te reproduceren.de procesomstandigheden en het slijtmechanisme moeten worden herzien voordat eenvoudig een ander identiek element wordt vervaardigd.
OEM vervanging vereist meer dan een 71mm OD
De nominale buitendiameter is slechts het startpunt voor de vervanging.
Een precisie.OEM vervangend schroefelementmoet ook overeenkomen met:
Werkprofiel → Lood en toonhoogte → Elementlengte → Interne spline → Eindgezichten → Overgangsgeometrie → Positie in schroefconfiguratie
De spline-interface is vooral belangrijk omdat deze het schroefelement verbindt met de as en koppel overdraagt via de modulaire schroefassemblage.
Als de spline te los is, kan overmatige vrijheid bijdragen aan beweging en slijtage van de interface.
Het doel is dus om de vereiste spline-fit te reproduceren, en niet alleen om een onderdeel met hetzelfde uiterlijk te produceren.
Waarom de nauwkeurigheid van het eindgezicht en de lengte van belang is
Meerdere schroefelementen worden continu langs de schacht gemonteerd.
Dit betekent dat een kleine dimensiefout in één element kan bijdragen aan een opeenhopende fout wanneer veel elementen samen worden geïnstalleerd.
De gecontroleerde lengte van het element en de nauwkeurig bewerkte eindvlakken helpen de ontworpen totale schroefstapel te behouden en het juiste contact tussen aangrenzende componenten te bewerkstelligen.
Dit wordt vooral belangrijk wanneer klanten slechts enkele versleten elementen vervangen terwijl de resterende schroeven worden bewaard.
De nieuwe onderdelen moeten in de bestaande montage worden geïntegreerd zonder onverwachte gaten, storingen of veranderingen in de totale stapellengte te veroorzaken.
Een versleten element vervangen door een oud exemplaar
Een originele tekening is de voorkeursreferentie voor een OEM-vervanging, maar deze is niet altijd beschikbaar op oudere extrusielijnen.
Een bestaand schroefelement kan ook worden gemeten en gebruikt als vervangende referentie.
Een versleten onderdeel moet echter niet blindelings worden gekopieerd.
Voordat de nieuwe afmetingen worden vastgesteld, moet het versleten element worden geëvalueerd om te bepalen:
- Oorspronkelijke referentievlakken
- Versleten vliegoppervlakken
- Veranderingen in de buitendiameter
- Spline slijtage
- De toestand van het eindvlak
- Versletenheid van het overgangsprofiel
Indien mogelijk kan het vergelijken van het versleten element met aangrenzende elementen, de schachtinterface of andere originele afmetingsgegevens helpen de correcte functionele geometrie te reconstrueren.
Kunnen alleen de versleten schroefonderdelen worden vervangen?
In veel modulaire tweeschroefsystemen, ja.
Indien de as, het loopvat en de overige schroefelementen nog steeds in aanvaardbare staat zijn,individuele versleten elementen kunnen worden geëvalueerd voor vervanging in plaats van automatisch de volledige schroefset te vervangen.
De belangrijkste eis is dimensionale en functionele compatibiliteit.
Het vervangende element moet overeenkomen met de bestaande asspline, de naburige elementen en de oorspronkelijke procespositie.
Om deze reden raden wij aan de slijtage in de schroefconfiguratie te identificeren voordat het vervangende onderdeel wordt vervaardigd.
Welke informatie is nodig voor een vervangende herziening?
Voor een eerste beoordeling:
- Model van de extruder of machine-informatie van klasse 75
- Bestaande schroefelemententekening of monster
- Positie van het schroefelement in de schroefconfiguratie
- Informatie over verwerkte polymeren en vulstoffen
- Foto's van het versleten element
- overeenkomstige informatie over de as of de spline, indien beschikbaar
Indien de originele tekening niet beschikbaar is, kan het bestaande element worden gemeten nadat de slijtage is vastgesteld.
Veelgestelde vragen
Is 71mm OD genoeg om een vervangend schroefelement te maken?
Het werkprofiel, de lengte van het element, de toonhoogte, de spline, de eindvlakken en de overgangsgeometrie moeten eveneens overeenkomen met de bestaande schroefassemblage.
Waarom is dimensie-tolerantie belangrijk voor de vervanging van individuele elementen?
Omdat het nieuwe element correct moet worden samengesteld met bestaande naburige elementen.
Is een drievliegend element altijd beter dan een tweevliegend ontwerp?
Het vluchtnummer en de geometrie moeten overeenkomen met de oorspronkelijke procesfunctie en schroefconfiguratie.Het doel van een OEM-vervanger is nauwkeurige functionele matching in plaats van het veranderen van de geometrie zonder procesbeoordeling.
Kan een versleten schroefelement als monster worden gebruikt?
Ja, maar de versleten oppervlakken moeten eerst worden geïdentificeerd, zodat de slijtage in het nieuwe element niet wordt gereproduceerd.
Kan slechts één of meerdere versleten onderdelen worden vervangen?
Ja, wanneer de resterende schroefset, as en loop nog geschikt zijn voor verder gebruik en de vervangende elementen nauwkeurig kunnen worden afgestemd.
Vraag om een 71 mm schroef element vervanging review
Indien uw extruderingslijn van klasse 75 drie-vliegende schroevelementen heeft, stuurt u ons het bestaande element, de tekening of de afmetingsgegevens samen met de positie ervan in de schroefconfiguratie.
We kunnen evalueren:
71 mm afmetingen → Drievoudig profiel → Spline-interface → Elementlengte → End-face fit → Materiaal → OEM-vervangingscompatibiliteit
Stuur uw 71 mm schroef element gegevens voor OEM vervanging review
